系统的来说图纸设计是从草稿阶段开始的，从深入了解建筑物的需求和研究任务书并查阅相关资料来进行第一次草稿设计，有不同的思路可以打多个草稿，这种图纸设计只需要考虑到建筑物的基本功能布局和体现自己想法就可以了。

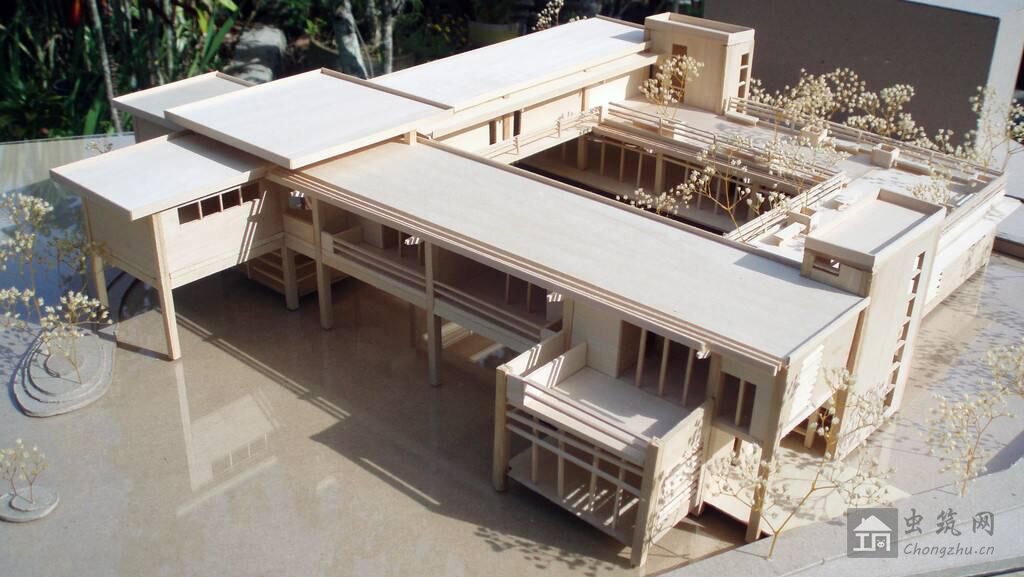

在一草完成后就可以根据一草的图纸设计作为基础进行修改了，此时重要的是完善方案的构思。可以根据任务书要求制作精准的模型，这样有利于从直观的视角来推敲方案，修改并完善整个平面，进而根据模型制作的过程完成立面和剖面。

平面图中要确认房间的进深、门窗位置、布局等，同时根据不同房间的功能计算出所用面积。剖面图要去确定室内楼地面的相互关系和标高，如该任务书是别墅设计，应在画出基地剖面形式上进行剖面图纸设计，在利用高低差的同时可进行改造地形。

完成二草后就可以调整和丰富建筑的细节设计，绘制最终的正式图纸设计并完成最终模型了，充分地展现自己的设计意图。正式的设计图要求注明尺寸，图面四等线要分清，构图要均匀。平面图中要注明房间名称并描绘出家具大体布局位置，可不用标注尺寸。

剖面图的切割面要选择能够表明标高变化的地方。立面图要区分各个建筑位置，屋顶等部位可以只展示轮廓不用描绘出构造，要注意门窗的大小和位置，通过阴影来表现建筑的体积以及起伏变化。总的图纸设计要注明指北针和描绘出入口箭头，简要的表现道路、地形和周围环境关系。
