在住宅型建筑中因为属于人口密集地，因此消防设计图也是整体施工图设计中相当重要的一环，因此住宅要留足够的宽度和预设好车道，同时有着普通底层或中高层住宅车道转弯的半径不应该小于6m，高层住宅转弯半径不应小于12m的硬性要求。

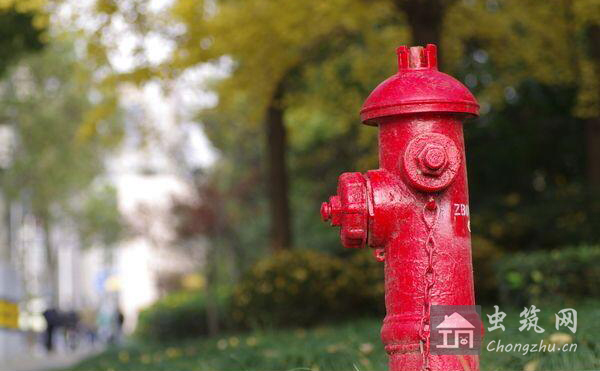

连体住宅区若是同一方向的长度超过了150m或总长度超过220m时，消防车道要按照建筑的长边设置，车道旁要有室外消防栓，同时也要有相应的人行通道。建筑适中位置要有高宽大于4m的门洞通道。高层住宅在消防设计图层次要设置消防登高台，高面不小于住宅四分之一周边长度同时要靠近楼梯阳台与窗，而且登高台不应有玻璃幕墙。

消防设计图中登高场地距离住宅外墙不能小于5m，如果住宅建筑利用市政道路作为消防登高场地时相关设施不能影响消防车停靠和操作。高层住宅的消防车道与登高场地要避开地下设施以防影响消防车荷载，如无法避免的情况下一定计算好地下设置的楼板荷载可承担消防车重量。

楼梯间的应设置在距离每户大门不大于15m的，若是一个楼梯间无法做到时应再额外设置一个楼梯间。且楼梯间要靠外墙设置，要有外窗和顶部窗。楼梯间应为乙级防火门且楼梯要通向屋顶，每个单元的屋顶平台要相互连接利用屋顶进行逃生是火灾常见的逃生方式，因此要保障人员能够及时利用屋顶平台疏散到安全区域，这在消防设计图中要有所体现。

专业的消防设施能够为后续居住人员提供有效的安全保障和急救通道，因此符合相关规定标准的消防设计图是非常有必要的。
