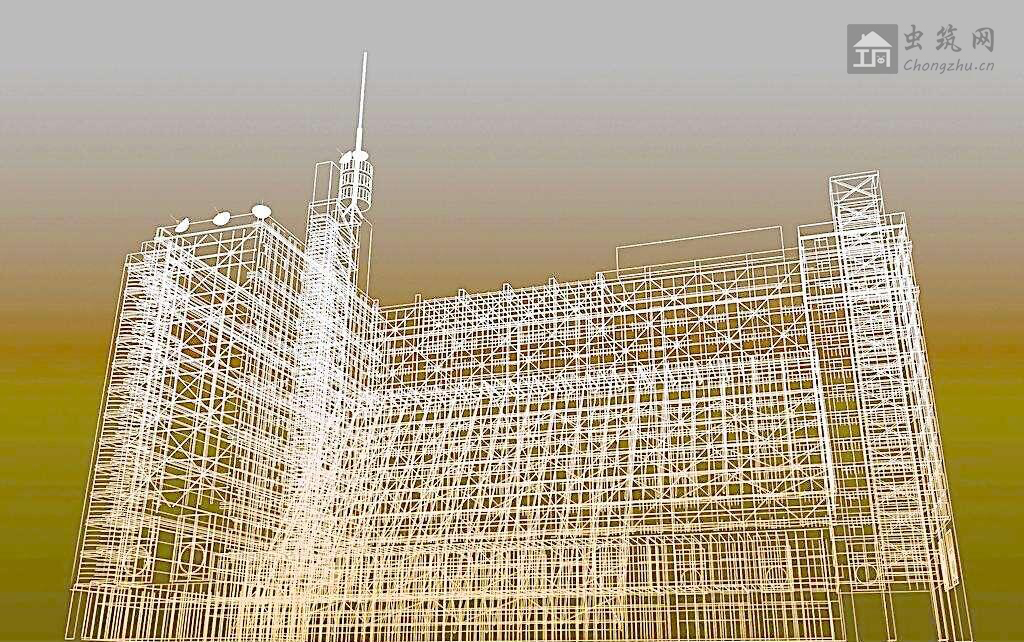

结构是一栋建筑物的骨架,识读结构施工图设计能够确保建筑的安全性与持续性,不同材质类型的结构有着不同的适度方法。
结构类型分为混哈结构、砖木结构、砖混结构、钢混结构、框架结构、框剪结构、剪力墙结构、钢结构与钢混凝土结构。每一根结构施工图设计都是由图纸目录、设计总说明、构件配筋详图、基础平面图和各层结构平面图组成。
结构施工图设计总说明的设计主要内容是来自实地考察的数据,如地质勘探报告等,还要考虑到自然条件,材料的规格、强度等级,抗震设防烈度以及其使用年限,施工要求,标准图使用以及同意构造做法等。
对于同类型的基础平面图要像门窗一样标注出基础编号,基础上面若是有洞口存在的时候要标注好洞口的位置和相对于的尺寸以及标高,如在图内不能完全表达清晰则要用文字在结构施工图设计中加以注明。
承重墙要表现出柱与轴线的关系,纵筋以及其他构造的钢筋数量变化及其位置和与基础的连接关系。楼梯的剖面图要与建筑施工中的楼梯剖面图区别开,标高是结构标高,构件代号应与结构平面图中相一致。
平法概念全程为混凝土结构施工图平面整体表示方法制图规则和构造详图,将结构构件按照平面整体表示方法的制图规则。结构施工图设计的识读入门当然不止这些内容,请继续关注虫筑网获取知识。
