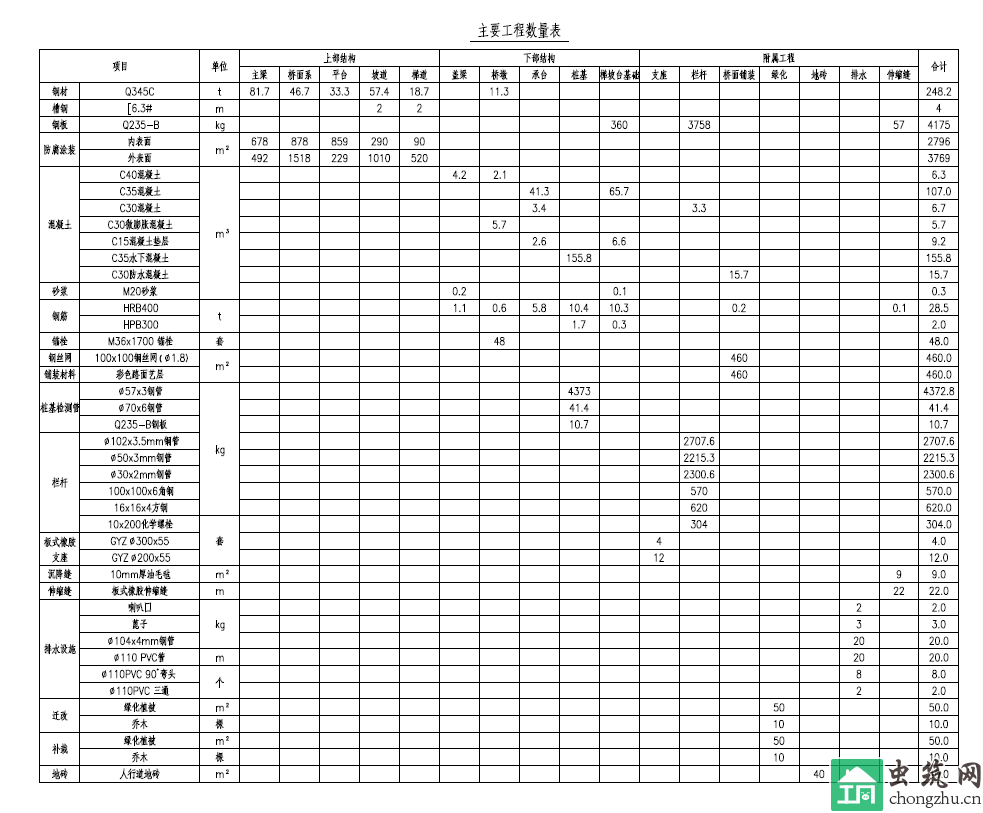

项目说明：

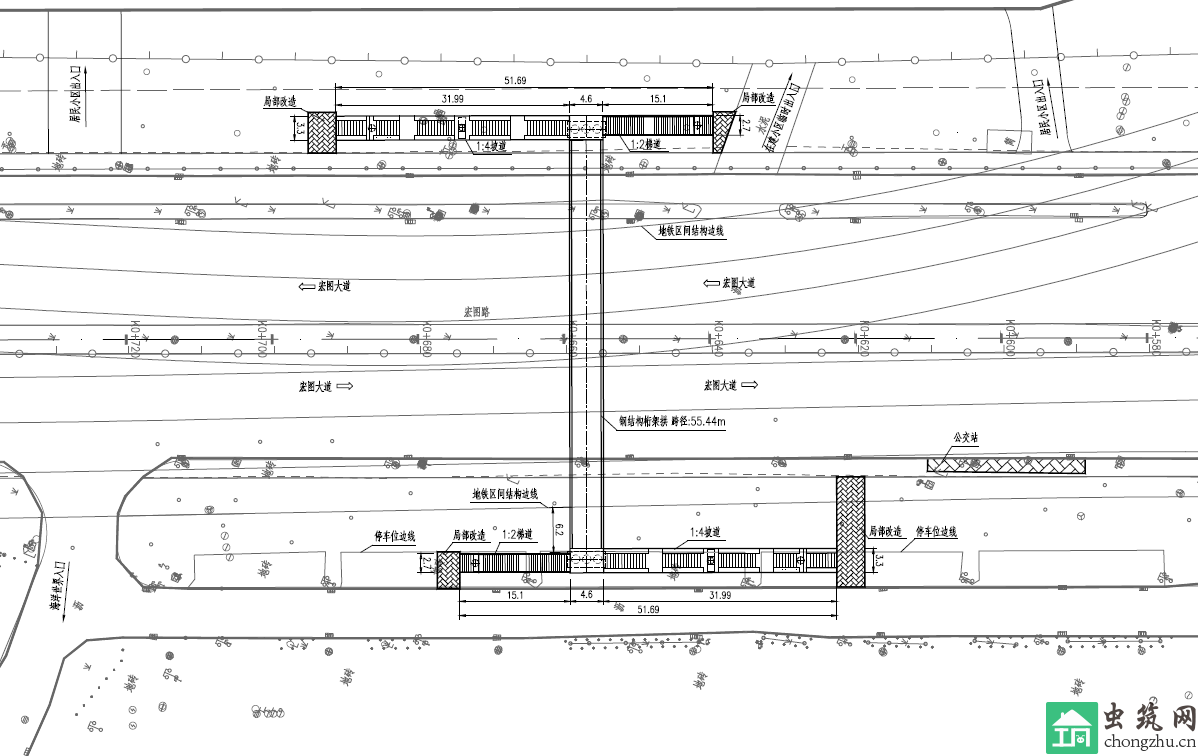

人行天桥主桥计算跨径为55.44m，宽4.6m；主桥两端各设置一个梯道和坡道。梯道1 长15.1m，
坡道1 长31.6m；梯道2 长15.1m，坡道2 长31.6m。梯道宽2.7m，坡道宽3.3m。

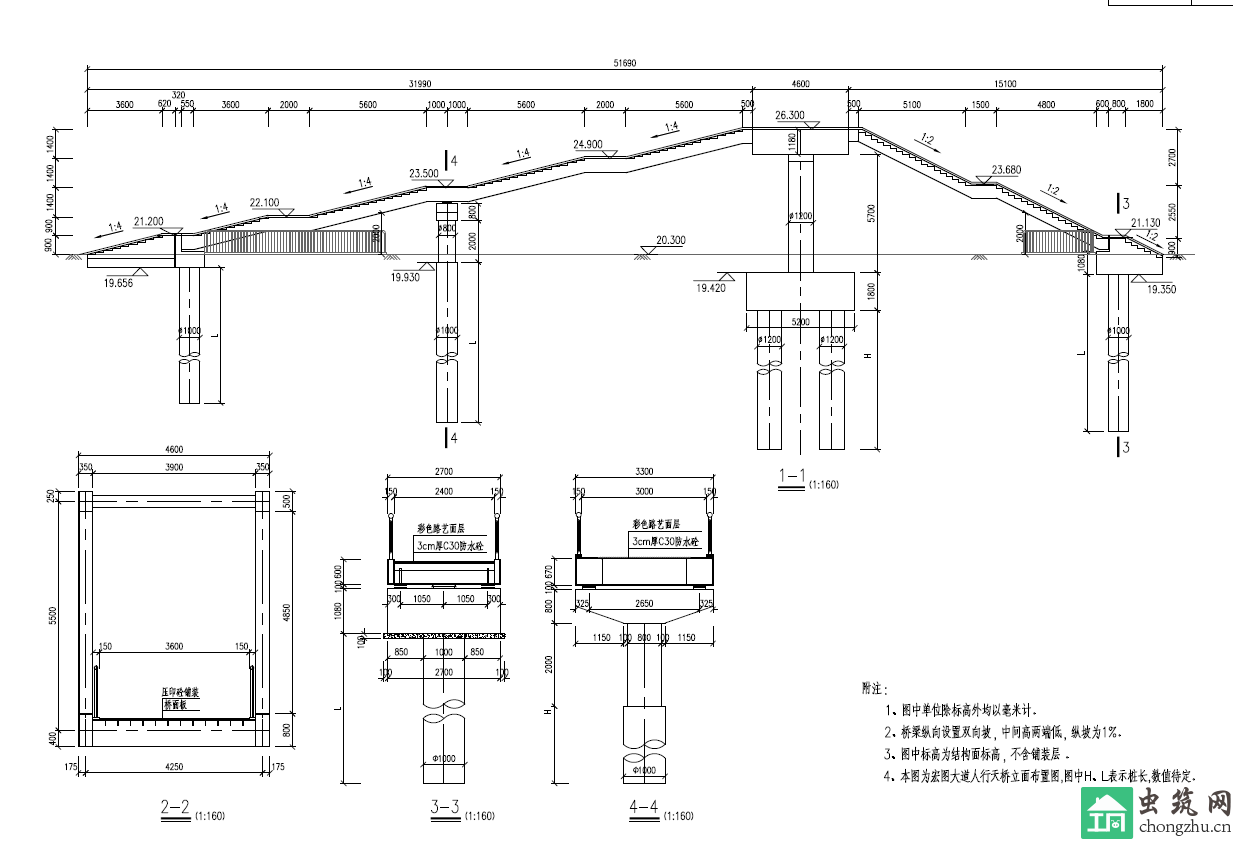

（1）桥面宽度：
主桥桥面宽4.6m，净宽3.6m；坡道宽3.3m，净宽3.0m；梯道宽2.7m，净宽2.4m；
（2）梯道纵坡：1：2；坡道纵坡：1：4；
由于空间受限，坡道无法按《无障碍设计规范》中的坡度1：12 布置，考虑到自行车推行的原
因，按1：4 设计；另外由于桥位处300 米以内设有人行过街斑马线，故本工程未考虑无障碍需求。
（3）桥下净空：机动车道（不含辅道）>5.0m；
（4）桥梁结构设计基准期：100 年；
（5）桥梁设计使用年限：100 年；
（6）桥梁设计安全等级：一级，结构重要性系数为1.1；
（7）人群荷载：按《城市人行天桥与人行地道技术规范》(CJJ 69-95)取值；
（8）抗震设防标准：地震基本烈度6 度，地震动峰值加速度0.05g，抗震设防类别为丁类，抗
震设计方法类别为C 类，按6 度区相关构造和抗震措施的要求进行设计；
（9）天桥上部结构竖向自振频率不小于3Hz；
（10）桥面防水等级：Ⅱ级；
（11）环境类别：Ⅱ类。

人行天桥主桥计算跨径为55.44m，宽4.6m；主桥两端各设置一个梯道和坡道。梯道1 长15.1m，
坡道1 长31.6m；梯道2 长15.1m，坡道2 长31.6m。梯道宽2.7m，坡道宽3.3m。

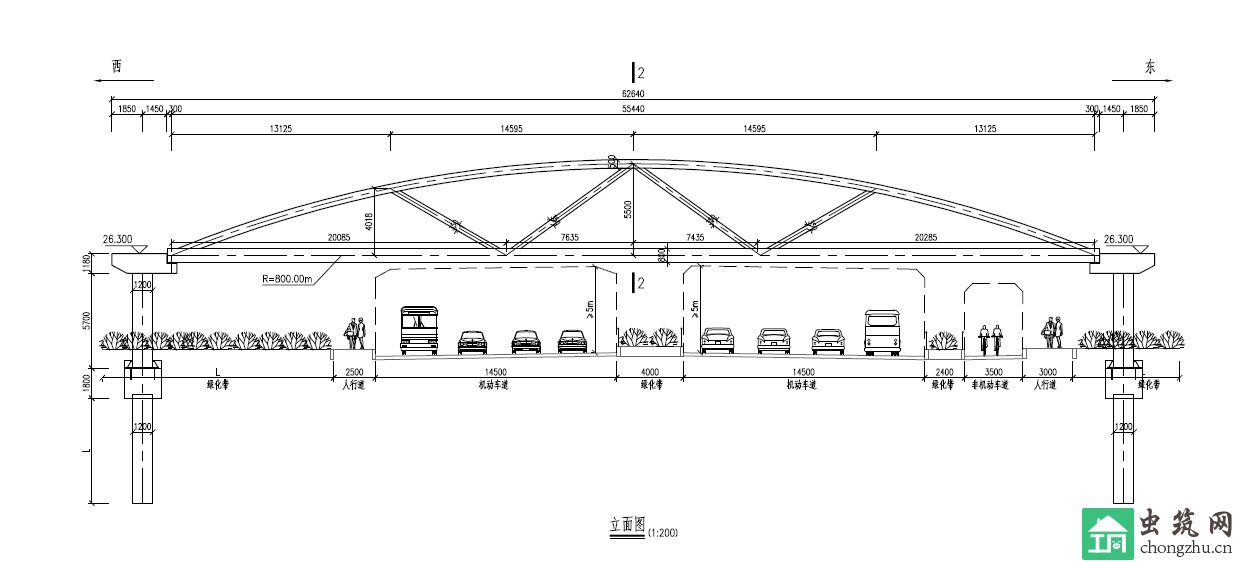

（1）主梁为简支拱形钢桁梁，计算跨径为55.44m，桁高5.5m,结构总宽4.6m，竖曲线为圆
曲线，半径为800m。上、下弦杆均采用箱型截面，拱形上弦杆截面尺寸为350x500mm，顶板板
厚20mm，底板板厚16mm，腹板板厚20mm；下弦杆截面尺寸为350x800mm，顶板板厚16mm，底
板板厚16mm，腹板板厚20mm。腹杆采用箱型截面，截面尺寸350x350mm，顶底板板厚12mm，腹
板板厚12mm。桥面采用倒T 形横梁+桥面板结构。两片主桁上弦杆之间采用直径299mm 横撑连
接。
（2）主桥人行道采用正交异性钢桥面板，现场焊接于两片主桁下弦间。
（3）主桥两端均支承于平台上，支座采用GYZ ∅300×55 板式橡胶支座。
